發布時間：2018-12-14
氣動活塞三通切斷閥(簡稱氣動活塞切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等特點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
- 氣缸活塞三通切斷閥
氣動活塞三通切斷閥概述
氣動活塞三通切斷閥(簡稱氣動活塞切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等特點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程與遠程控制系統中。
■ 氣動活塞三通切斷閥規格與技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | |
| 額定行程 | 8 | 12 | 20 | 25 | |||||
| 氣缸直徑 | 80 | 100 | 125 | ||||||
| 允許 泄漏量 | 硬密封 | Ⅴ、Ⅵ級 | |||||||
| 軟密封 | Ⅵ級 | ||||||||
| 工作溫度℃ | 硬密封：-40～450 硬密封：-20～180 | ||||||||
| 公稱壓力(MPa) | 1.6 4.0 | ||||||||
| 信號壓力(KPa) | 0或400～600 | ||||||||
■ 氣動活塞三通切斷閥主要零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | HT200，ZG230-450，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti |
| 閥芯、閥座 | 1Cr18Ni9Ti，0Cr18Ni12Mo2Ti |
| 閥芯 | 1Cr18Ni9Ti，0Cr18Ni12Mo2Ti |
| 填料 | 聚四氟乙烯，柔性石墨 |

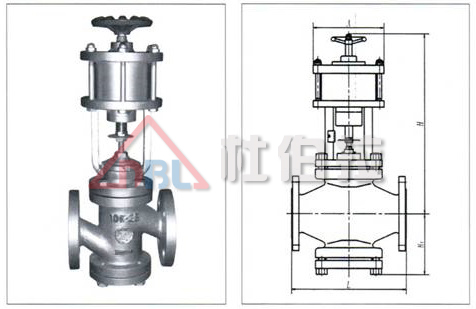

■ 氣動活塞三通切斷閥外型尺寸及重量
| 公稱通徑DN(mm) | L | A | H | H1 | 重量(Kg) | 信號接頭內螺紋 |
| 20 | 150 | 130 | 92 | 310 | 10 | M10×1 |
| 25 | 160 | 130 | 92 | 310 | 12 | |
| 32 | 180 | 130 | 93 | 310 | 15 | |
| 40 | 200 | 150 | 105 | 370 | 18 | |
| 50 | 230 | 150 | 108 | 380 | 25 | |
| 65 | 290 | 210 | 120 | 400 | 30 | |
| 80 | 310 | 210 | 125 | 410 | 40 | |
| 100 | 350 | 210 | 135 | 425 | 60 |
■ 氣動活塞三通切斷閥連接標準及尺寸
法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB/T9113；
閥體法蘭密封面型式為突面(PN16)、凹凸面(PN40)；
法蘭端面距按GB12221-89(其他標準需指明)
■ 氣動活塞三通切斷閥訂貨須知
產品型號
2. 公稱通徑
3. 介質名稱及工作溫度
4. 閥切斷壓差
5. 閥的開關方式(氣開或氣關)
6. 閥體材料
7. 附件切斷閥是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成。詳情咨詢杜伯拉閥門0571-88194369
