氣動調節閥(襯氟)

發布時間：2018-12-13

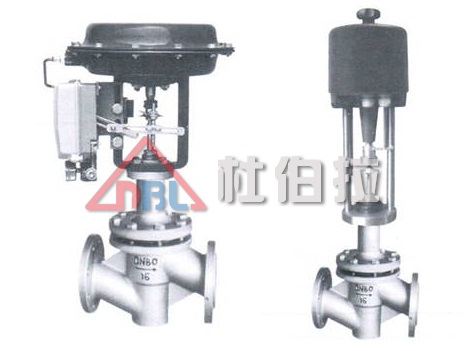

氣動調節閥(襯氟)即襯四氟單座調節閥由氣(電)動執行機構和耐腐蝕單座直通閥體兩部分組成，由于其接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚四氟乙丙烯(F46)并在閥桿部位使用聚四氟乙烯波紋管密封，杜絕了介質的泄漏。

襯四氟單座調節閥

氣動調節閥(襯氟)襯四氟單座調節閥由氣(電)動執行機構和耐腐蝕單座直通閥體兩部分組成，由于其接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚四氟乙丙烯(F46)并在閥桿部位使用聚四氟乙烯波紋管密封，杜絕了介質的泄漏。

廣泛適用于化工、石油、冶金、醫藥、電力等行業，對酸、堿等強腐蝕、劇毒、易發揮的介質進行自動控制。

■ 特點

·具有很強的耐腐蝕性能，在閥體內腔、閥芯、閥座、閥桿部位均包覆3mm厚的聚全四氟乙丙烯(F46)，能抗所有(濃硫酸、強堿和王水)的腐蝕。
·密封性能好，采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏；
·泄漏量小，由于閥芯、閥座是軟密封，故泄漏量可達到國家Ⅵ級標準；
·可采用氣動、電動兩種執行機構，氣動執行機構配多彈簧執行機構體積小、重量輕、輸出力大、調節精度高；電子式執行機構無需伺服放大器，調節精度高；

■ 主要技術參數

公稱通徑DN(mm)		G?″						20				25	32	40	50	65	80	100	150
額定流量系數Kv	等百分比											8	12	20	32	50	70	100	240
	直線	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2	3.2	5	10	16	25	38	63	80	120	300
氣動執行機構型號	正作用	PM280B											PM400B			PM600B			PM1000B
	反作用	PM280K											PM400K			PM600K			PM1000K
電動執行機構型號		361LSA、361LSB														361LSB、361LSC
額定行程L(mm)		10、16											25			40			60
膜片有效面積Ae(cm²）		280											400			600			1000
公稱壓力PN(MPa)		1.0、1.6
固有流量特性		等百分比、直線
固有可調比R		50
信號范圍Pr(kPa)		20～100、40～200、80～240
氣源壓力Ps(MPa)		0.14、0.25、0.28、0.40
電動執行機構電源		220V50Hz、380V50Hz(可選)
輸入信號		4～20、0～10mA.DC及其它控制信號
泄漏量等級		Ⅳ級、Ⅴ級、Ⅵ級

■ 主要性能指標

序號	項目			氣動調節閥		電動調節閥
				不帶定位器	帶定位器
1	基本誤差(％)			±2.5	±1	±1.2
2	回差(％)			3	1	1.0
3	死區(％)			3	0.4	0.8
4	始終點偏差 <(％)	氣/電開	始點	±2.5	±1	±1
			終點	±5
		氣/電關	始點	±5
			終點	±2.5
5	額定行程偏差(％)			+2.5	+2.5	+2.5

■ 外形尺寸及重量
